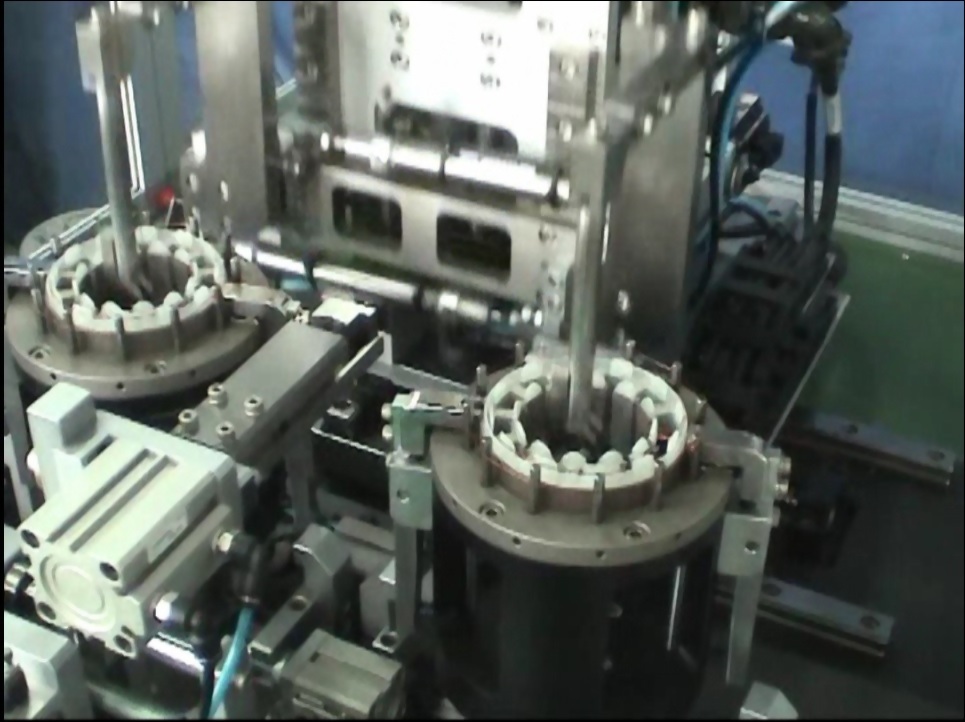

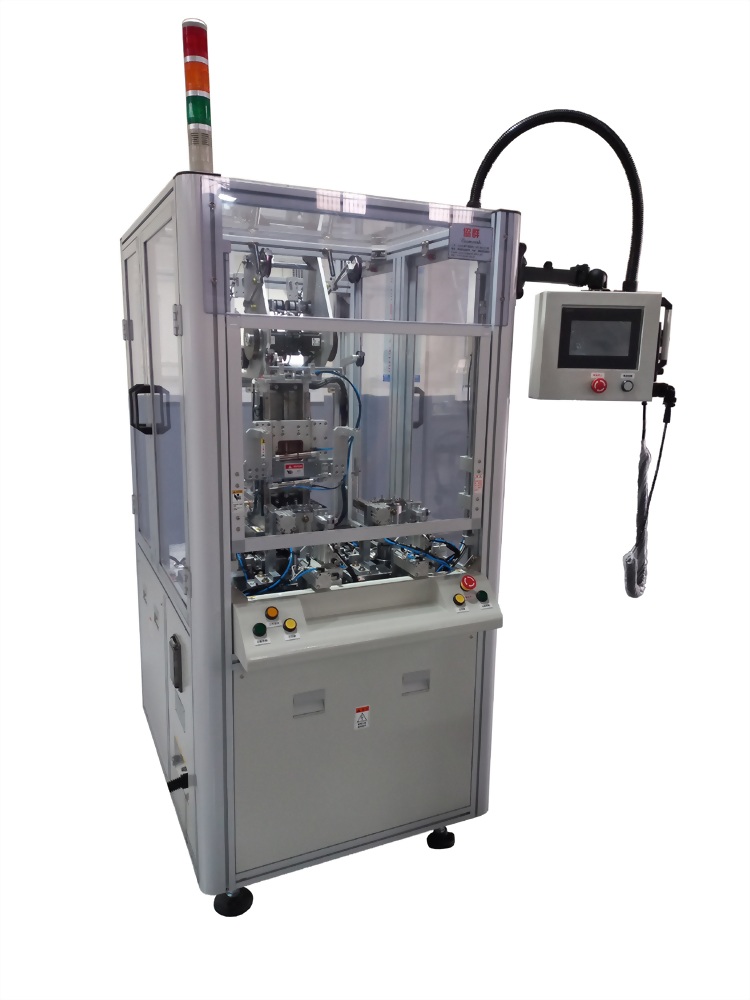

無刷馬達定子繞線機

型號 : TWM-902S

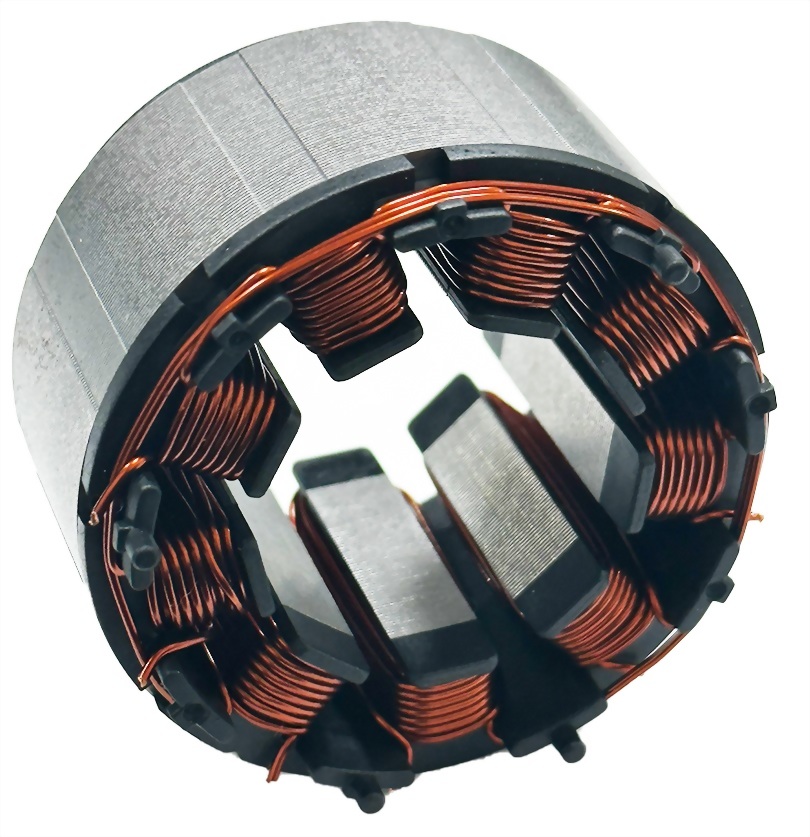

適合各式外繞式馬達定子自動捲線

本系列採多工位配置,可設定繞線參數、同時進行相同定子規格之繞線作業,提升生產效率

模具採模組化設計,可快速定位且重複精確性高,大幅縮減換模時間,提升生產效率

可搭配手搖輪動態模擬系統, 可大幅提升操作試車安全性及人員操控方便性

類比式區段張力輸出控制,可提供定子繞線時各階段張力,大幅提昇產品良率

搭配自動剪線機構,'當定子完成繞線時,能將銅線頭自動剪斷並夾持,以方便成品取料

控制系統採用日系PLC搭配10"觸控操作介面,可即時顯示各項操作訊息及運轉監控機能

可搭配遠端監控模組作遠距程式監控維護

機台功能規格書  MACHINE SPECIAFICATIONS
電 力 需 求    Power supply 220V(380V)
空(油)壓力    Pneumatic (hydraulic) supply 5kg/c㎡
定 子 外 徑    Stator extenal diameter(max) ψ35mm-110mm
定 子 積 厚    Core thickness <100mm
適 用 線 徑    Appliccable wire diameter 0.2mm-1.5mm
繞 線 速 度    Winding speed(max) 450rpm(Depending on winding item)
機 台 淨 重    Machine net weight 500kg
機 台 尺 寸    Machine size 12000(D) 900(W) 1710(H)mm
工 位 數 量    Quantity of Workstation 1~4工位  1~4 Stage
捲 線 機 構    Coil Winding Unit X-Axis  Servo motor with ballscrrews
Y-Axis  Servo motor with ballscrrews
Z-Axis  Servo motor with ballscrrews
定子角度控制 Stator  Angles Control 1組伺服控制 Servo Control X 1 Set
張 力 系 統    Tension Device Type1: 類比式控制Analog Tension Output Control
Type2: 2組伺服控制 Servo Control & D/A X 2 Set
控 制 系 統   Control System 日系安川運動控制模組 Japanese-Yaskawa Motion Control series
工作參數記憶  Parameter Memory 標準配備 Standard moudule
快 速 換 模  Quick Die Change 標準配備 Standard moudule
異常偵測系統 Error Detection & Display System 標準配備 Standard moudule
主動式保養提示  Service Prompt 標準配備 Standard moudule
機械手臂與輸送帶連結功能 Robot Manipulator & Conveyor Connection 選擇配備 Optional moudule
遠距程式監控維護 Distant Programming Monitoring System 標準配備 Standard moudule
手輪動態模擬系統 Manual Pulse Generator System 標準配備 Standard moudule
自動夾/剪線機構 Automatic Wire Cutting & Clamping Unit 標準配備 Standard moudule
