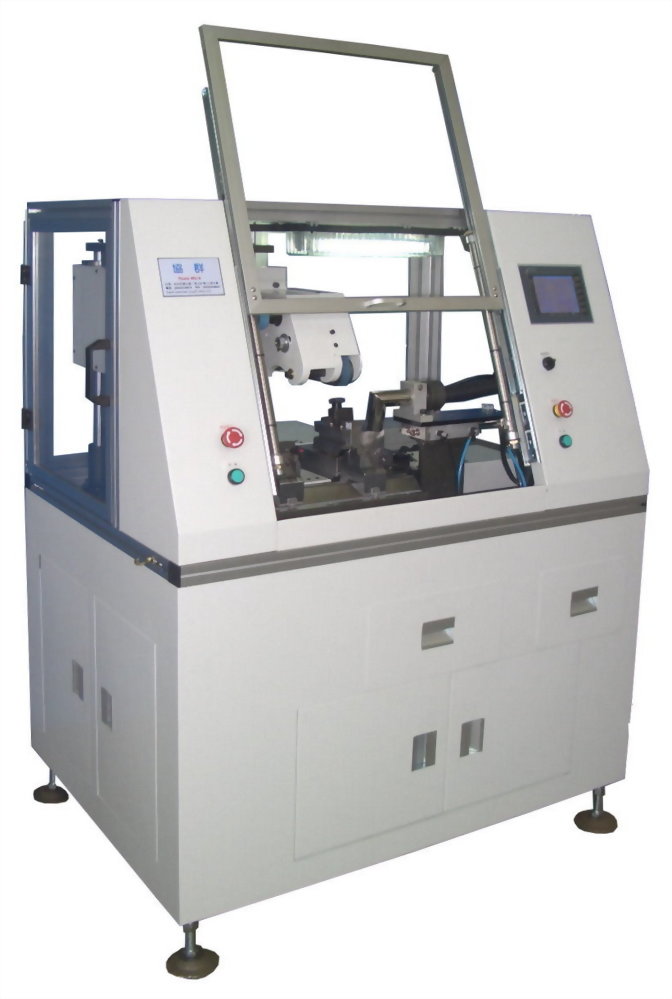

馬達轉子整流子外徑車削

TWM-319A系列之整流子外徑自動車削機,適合各式碳刷,串激類馬達整流子外徑自動車削,本設備採用多軸伺服馬達,並搭配高剛性滑座,以有效控制進刀速度及車削速度,達到穩定的切削精度。
型號 : TWM-319A

1.操作介面:

 本設備之操作介面,採數位化之設計,根據所搭配之刀座及功能設定,得自由選擇正/

 轉向之車削,配合縱、橫向進刀之實際須求與搭配之刀座之功能點位設定,可儲存工作參

 數設定達100組,讓使用者更換機種時,更為快速存取各項參數,大幅降低機種更換所

 之時間。

2.切削單元:

 切削單元採伺服系統,搭配高剛性線性滑座設計,以達到穩定切削之目的。其切削深度調

 整及相關切削定位點之調整,皆可透過數位化參數設定而快速完成。本單元可搭配雙刀車

 削,以整流子粗車與精車分段車削模式作業,大幅提昇車削精度與成品表面粗度控制。

3.快速更換治具:

 藉由精巧的頂心、治具設計,讓使用者快速更換治具、降低機種更換時間。特殊之接觸

 角度,可使轉子於正/反轉皆能維持良好的切削精度。在切削過程中,傳動接處面可持續

 噴油潤滑,大幅降低轉子心軸與治具之磨耗,以達到保護轉子心軸與延長治具壽命之功

 效。

4.水平式伺服壓臂傳動系統:

 採水平式伺服馬達皮帶輪組傳動車削,搭配數位化壓制力量回受控制,提供穩定的切削速

 度,並確保轉子與治具緊密接觸,並保護車削轉子及延長治具的壽命。

5.多樣化規格機型

 可單獨追加轉子清刷機構,或依不同客戶需求,動力輸出單元可分為油壓輸出、空壓輸

 出、空油壓轉換輸出、伺服馬達搭配滾珠螺桿進刀動力輸出等機台形式供客戶選擇,另外

 本系列產品有整流子外徑車削、矽鋼片外徑車削及轉子清刷機構三合一全自動綜合加工機

 型,並以機械手臂與輸送帶連結,達到無人化全自動生產功能。





機台功能規格表
電力需求 220V(380V)-3Φ-3.5KW
空氣壓力 5kg/cm²
整流子外徑 20mm~50mm
車削行程 <75mm
機台尺寸 1000(D)1200(W)1500(H)mm
機台淨重 750kg
*若您所需求之規格不在上述範圍內,請與協群聯絡,我們保有在未獲通知的情況下作技術修改的權利。
