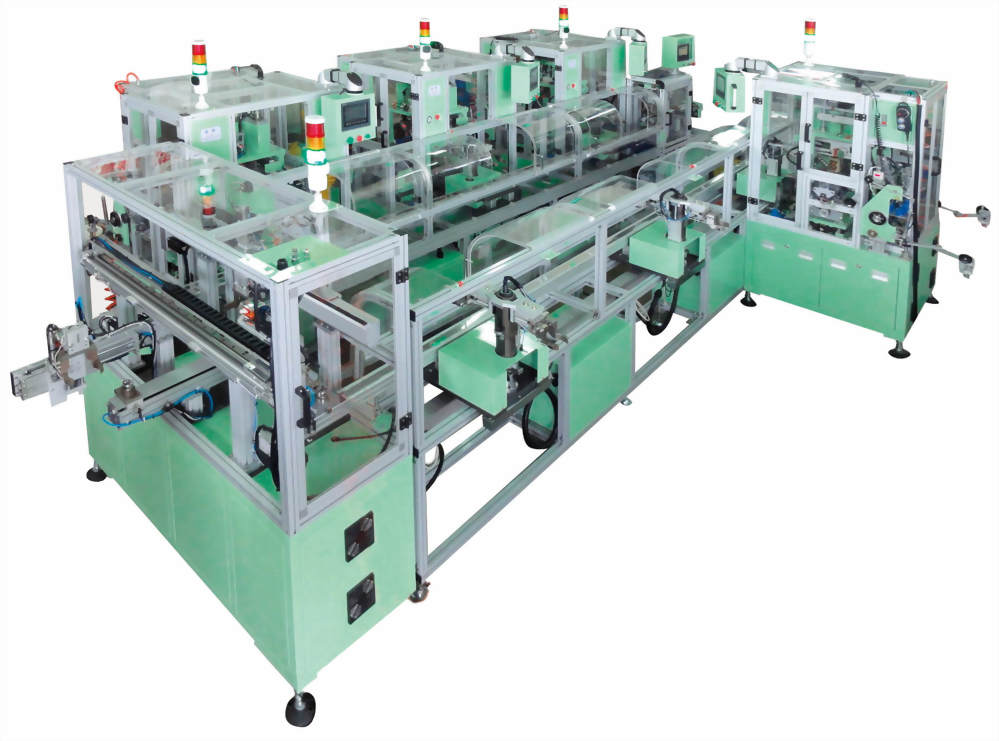

勾式轉子自動繞線機(立式)

型號 : TWM955
◾適合各式碳刷、DC & 串激類勾式馬達轉子自動捲線
◾本系列使用14軸獨立AC伺服,各機構位置做參數記憶,大幅縮減機種更換時間
◾本系列以兩軸獨立AC伺服馬達驅動旋翼做高速精確之捲線
◾角度位置變化採AC伺服馬達控制,精度可達0.01度,並可依轉子特性作360度任意角度各種 勾線模式設定
◾自動剪線系統,以兩軸獨立AC伺服馬達驅動X、Z軸,搭配專利無線渣剪刀,可快速達成線頭與線尾夾剪線動作,並達到完全無銅
 線浪費的功能。
◾自動勾線導引系統,以兩軸獨立AC伺服馬達驅動,可確保嚴苛條件時自動勾線穩定性,並大幅減少設備動作時間。
◾繞線模具開合與排線系統,以兩軸獨立AC伺服馬達驅動,可獨立設定各槽位繞線模具的引入深度,大幅提升繞線線型與繞線容積率,
 並大幅減少設備動作時間。
◾線頭壓制系統,以AC伺服馬達驅動,在第一次勾線時壓制銅線,可防止線頭於設備高速運轉,造成鬆脫之現象,並有效抑制第一
 勾線頭長度。
◾可搭配手搖輪動態模擬系統, 可大幅提升操作試車安全性及人員操控方便性
◾模具採模組化設計,可快速定位且重複精確性高,大幅縮減換模時間
◾張力系統採用高靈敏度伺服張力控制器,繞線時可產生張力控制,使捲繞作業各階段之張力變化皆有最佳之張力調節表現
◾控制系統採用日系PLC搭配10"觸控操作介面,可即時顯示各項操作訊息及運轉監控機能
◾可搭配機械手臂與輸送帶做連結,達到全自動生產功能
◾可搭配遠端監控模組作遠距程式監控維護


 *若您所需求之規格不在上述範圍內,請與協群聯絡,我們保有在未獲通知的情況下作技術修改的權利。
